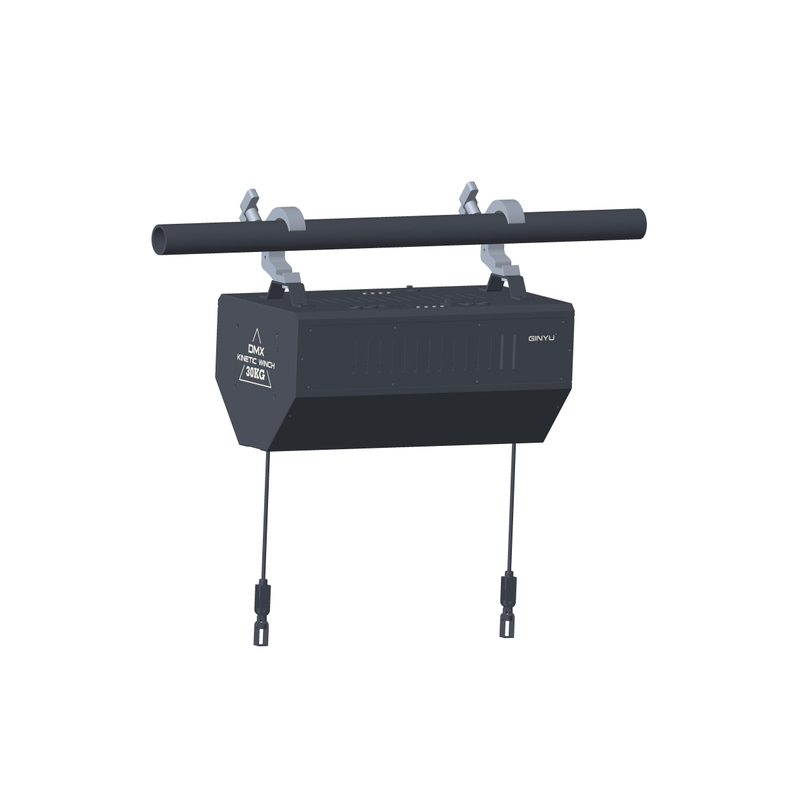

GT-M820
GINYU
状态: | |
---|---|
| |
升降幅度 |
| ||||
安全载荷 | 小于30KG(双线合计) | ||||
最快移动速度 | 53厘米/秒 | ||||
控制方式 | DMX-512 | ||||
通道总数 | 2通道 | ||||
信号接口 | 3芯XLR输入/输出 | ||||
显示屏 | 4位数码管 | ||||
承重线缆线径 | 直径6.2MM | ||||
同步误差 | 小于2MM(累计小于6MM) | ||||
适应电压 | AC90V-240V/50-60HZ | ||||
待机功率 | 72W | ||||
峰值功率 | 小于200W(不含直通输出功率) | ||||
编组通讯 | RS-485 | ||||
防水等级 | IP20不防水 | ||||
工作环境 | 零下10℃~50℃ | ||||
安全保障 | 物理制动、电子保护 | ||||
安装方式 | 垂直吊装 | ||||
主机箱尺寸 | 521MM*264MM*272MM | ||||
主机箱重量 | 16.7KG | ||||
包装方式 | 纸箱或航空箱 | ||||
线缆末端信号接口 | RJ45*1组 | ||||
线缆末端供电接口 | 220V/450W*1组 | ||||
信号串线 | 2*0.5M㎡*1.5M*1条 | ||||
电源串线 | 3*1.25M㎡*1.5M*1条 | ||||
安全绳 | 3MM*600MM*1条 | ||||
固定灯钩 | 厚30MM*高110MM*宽82MM*2个 |
升降幅度 |
| ||||
安全载荷 | 小于30KG(双线合计) | ||||
最快移动速度 | 53厘米/秒 | ||||
控制方式 | DMX-512 | ||||
通道总数 | 2通道 | ||||
信号接口 | 3芯XLR输入/输出 | ||||
显示屏 | 4位数码管 | ||||
承重线缆线径 | 直径6.2MM | ||||
同步误差 | 小于2MM(累计小于6MM) | ||||
适应电压 | AC90V-240V/50-60HZ | ||||
待机功率 | 72W | ||||
峰值功率 | 小于200W(不含直通输出功率) | ||||
编组通讯 | RS-485 | ||||
防水等级 | IP20不防水 | ||||
工作环境 | 零下10℃~50℃ | ||||
安全保障 | 物理制动、电子保护 | ||||
安装方式 | 垂直吊装 | ||||
主机箱尺寸 | 521MM*264MM*272MM | ||||
主机箱重量 | 16.7KG | ||||
包装方式 | 纸箱或航空箱 | ||||
线缆末端信号接口 | RJ45*1组 | ||||
线缆末端供电接口 | 220V/450W*1组 | ||||
信号串线 | 2*0.5M㎡*1.5M*1条 | ||||
电源串线 | 3*1.25M㎡*1.5M*1条 | ||||
安全绳 | 3MM*600MM*1条 | ||||
固定灯钩 | 厚30MM*高110MM*宽82MM*2个 |
多功能数控升降机使用说明书
适用LT-805H、LT(QL)-415M、LT-926Pro
(版本:SF201811)
重要信息:机器通电前请务必垂直吊装、固定,
并确保线缆末端有负载!
固定方式:垂直吊装
供电与信号连接
输入电压:90-220V 单机峰值功率75W 每回路可串联30台
DMX控制线:第“1”芯为编织屏蔽线,每路可串联30台
控制和编程
A. 灯光专用控台 可直接连接
(MA、Pearl2010、Tiger Touch)
连接示意图如下:
B. 电脑软件控制 推荐使用
连接示意图如下:
基础设置
MODE UP DOWN ENTER
操作说明:按『UP』或『DOWN』键修改其数值,按『ENTER』键确认保存。
通道说明
h001(共5通道)
序号 | 功能 | 功能说明 |
第1通道 | 升降(位置) | 0→255:下降; 255←0:上升 |
第2通道 | 速度 | 0→254:速度(由快到慢); 255:制动(暂停) |
第3通道 | R(红色) | R调光,由暗到亮 |
第4通道 | G(绿色) | G调光,由暗到亮 |
第5通道 | B(蓝色) | B调光,由暗到亮 |
使用行程设定
任意功能模式状态下,同时长按『MODE』+『UP』键,进入使用行程选择菜单,选定使用行程对应的代码后按『ENTER』键确认保存,3秒后自动返回功能模式状态; | ||
序号 | 显示代码 | 说明 |
1 | L010 | 使用行程1米 |
2 | L020 | 使用行程2米 |
3 | L030 | 使用行程3米 |
如此类推... ... |
制动开关延迟时间
延迟时间:即电机无动作时,制动开关自动锁止所等待的时间
任意状态下, 同时长按『UP』+『ENTER』, 进入制动开关延迟时间选择模式,按『UP』或『DOWN』来滚动代码,代码“T001”表示延迟时间为1分钟,代码“T002”延迟时间为10分钟,代码“T003”表示无延迟时间,制动开关为常开状态。
●本说明书仅适合本型号产品,如有更新恕不另行通知。
