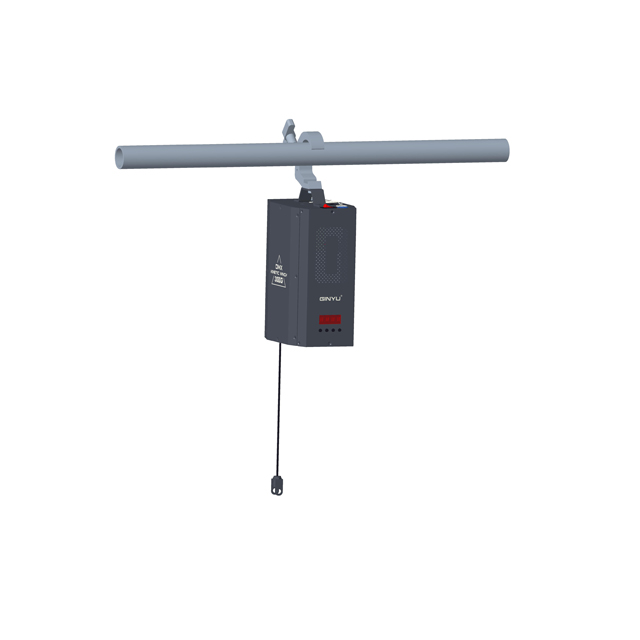

QL-805X

型号:QL-805X

活动行程: 1-8米
最大承重: ≤2KG
速度 : ≤90cm/s
控制方式: DMX512、ArtNet
控制通道: 6通道/12通道
连接器 : 3芯 XLR输入/输出
信息屏 : 4位数码管显示
牵引线缆: ∅3.7MM
同步误差: 小于6MM
适应电压: AC90V-240V/50-60HZ
总功率 : ≤43W
防护等级: IP20不防水
工作环境: 零下10℃~50℃
防坠保障: 物理制动、电子保护
安装方式: 垂直吊装
机箱尺寸: 226mm*148mm*334mm (不含灯钩)
机箱重量: 5.25Kg
包装方式: 纸箱或航空箱
相关认证: CE/FCC/RoHs
信号串线: 2*0.5M㎡*1.5M*1条
电源串线: 3*1.25M㎡*1.5M*1条
安全绳: 3MM*600MM*1条
灯钩: 厚25MM*高100MM*宽80MM*1个
状态:


升降幅度
0-800厘米
安全载荷
小于2KG
最快移动速度
90厘米/秒
控制方式
DMX-512
通道总数
6通道/12通道
信号接口
3芯XLR输入/输出
显示屏
4位数码管
承重线缆
直径3.7MM
同步误差
小于6MM


适应电压
AC90V-240V/50-60HZ
总功率
小于43W(不含直通输出功率)






防水等级
IP20不防水
工作环境
零下10℃~50℃
安全保障
物理制动、电子保护
安装方式
垂直吊装
机箱尺寸
226MM*148MM*334MM
机箱重量
5.25KG
包装方式
纸箱或航空箱






信号串线
2*0.5M㎡*1.5M*1条
电源串线
3*1.25M㎡*1.5M*1条
安全绳
3MM*600MM*1条
灯钩
厚25MM*高100MM*宽80MM*1个




多功能数控升降使用说明书

适用LT-805H、LT(QL)-415M、LT-926Pro

(版本:SF201811



















重要信息:机器通电前请务必垂直吊装、固定,

确保线缆末端有负载!







固定方式:垂直吊装





供电与信号连接


        输入电压:90-220V  单机峰值功率75W  每回路可串联30台



    DMX控制线:第“1”芯为编织屏蔽线,每路可串联30台





控制和编程

A. 灯光专用控台   可直接连接

       (MA、Pearl2010、Tiger Touch)

连接示意图如下:





B. 电脑软件控制   推荐使用

连接示意图如下:





基础设置

                                                      MODE   UP   DOWN   ENTER


操作说明:按UPDOWN键修改其数值,按ENTER键确认保存。


通道说明

h001(共5通道)

序号

功能

功能说明

1通道

升降(位置)

0255:下降; 2550:上升

2通道

速度

0254速度(由快到慢) 255制动(暂停)

3通道

R(红色)

R调光,由暗到亮

4通道

G(绿色)

G调光,由暗到亮

5通道

B(蓝色)

B调光,由暗到亮


使用行程设定

任意功能模式状态下,同时长按MODE+UP键,进入使用行程选择菜单,选定使用行程对应的代码后按ENTER键确认保存,3秒后自动返回功能模式状态;

序号

显示代码

说明

1

L010

使用行程1

2

L020

使用行程2

3

L030

使用行程3

如此类推... ...

制动开关延迟时间

延迟时间:即电机无动作时,制动开关自动锁止所等待的时间

任意状态下 同时长按UP+ENTER 进入制动开关延迟时间选择模式UPDOWN来滚动代码,代码T001表示延迟时间为1分钟,代码T002延迟时间为10分钟,代码T003表示延迟时间,制动开关为常开状态。


●本说明书仅适合本型号产品,如有更新恕不另行通知。
